一、产品简介

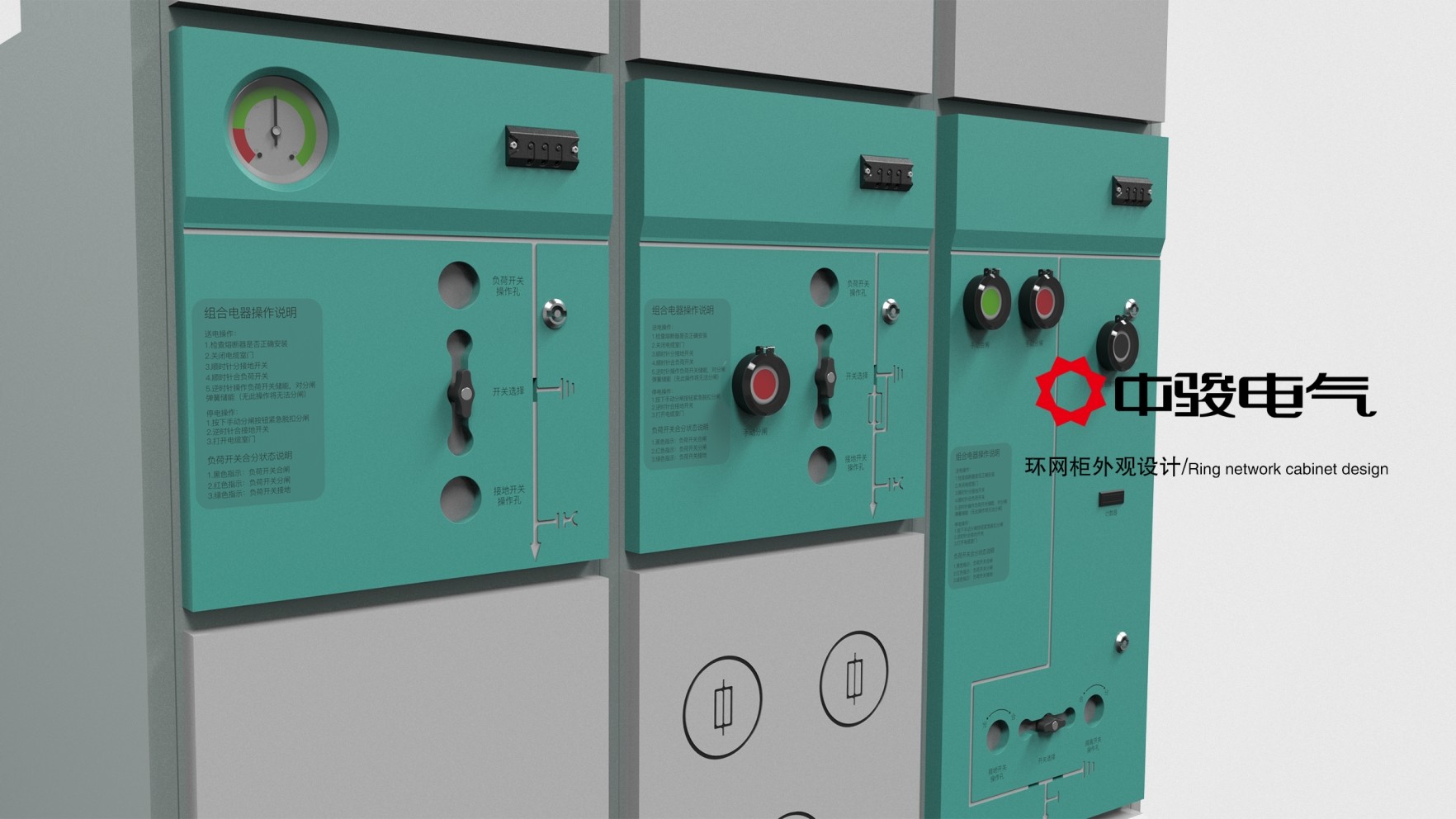

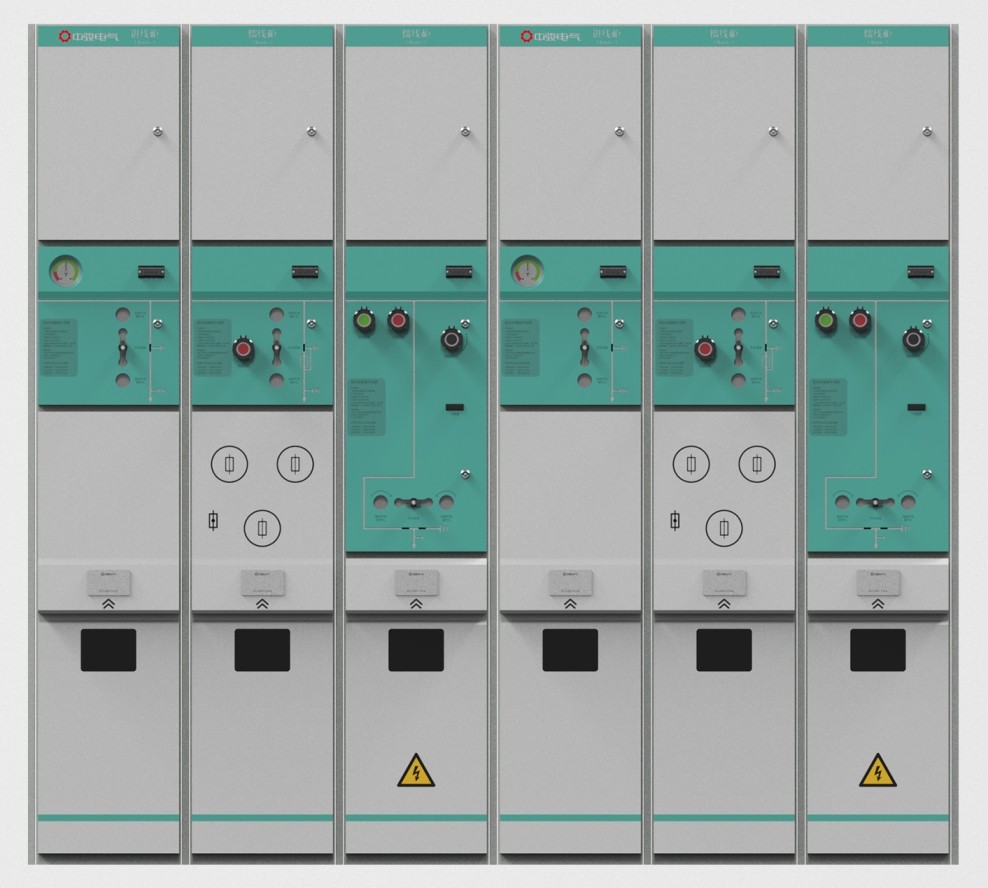

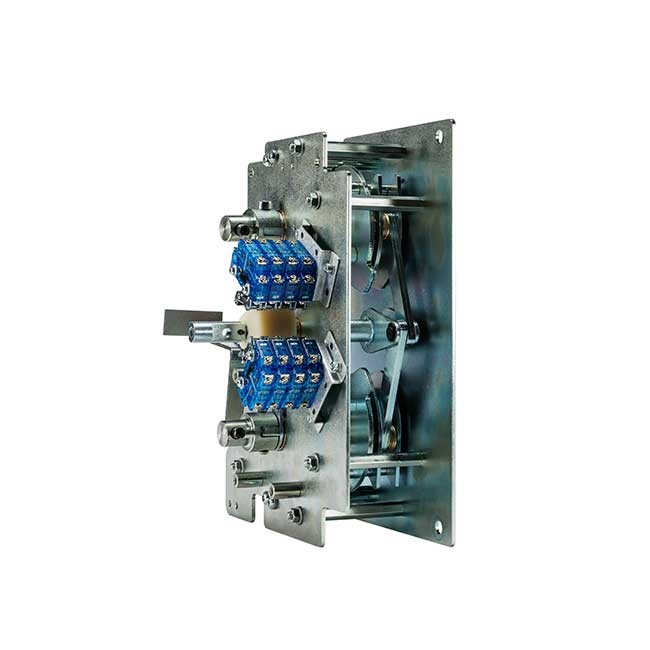

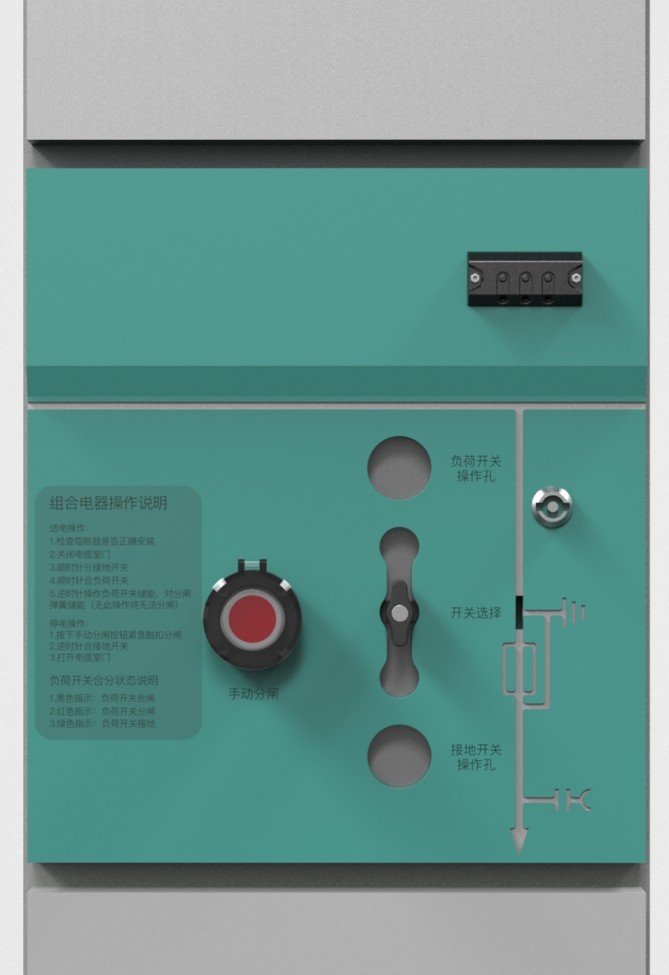

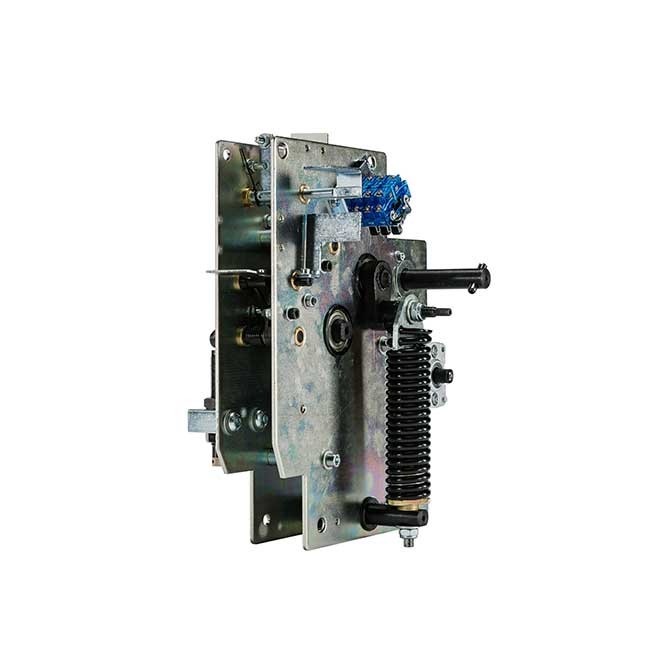

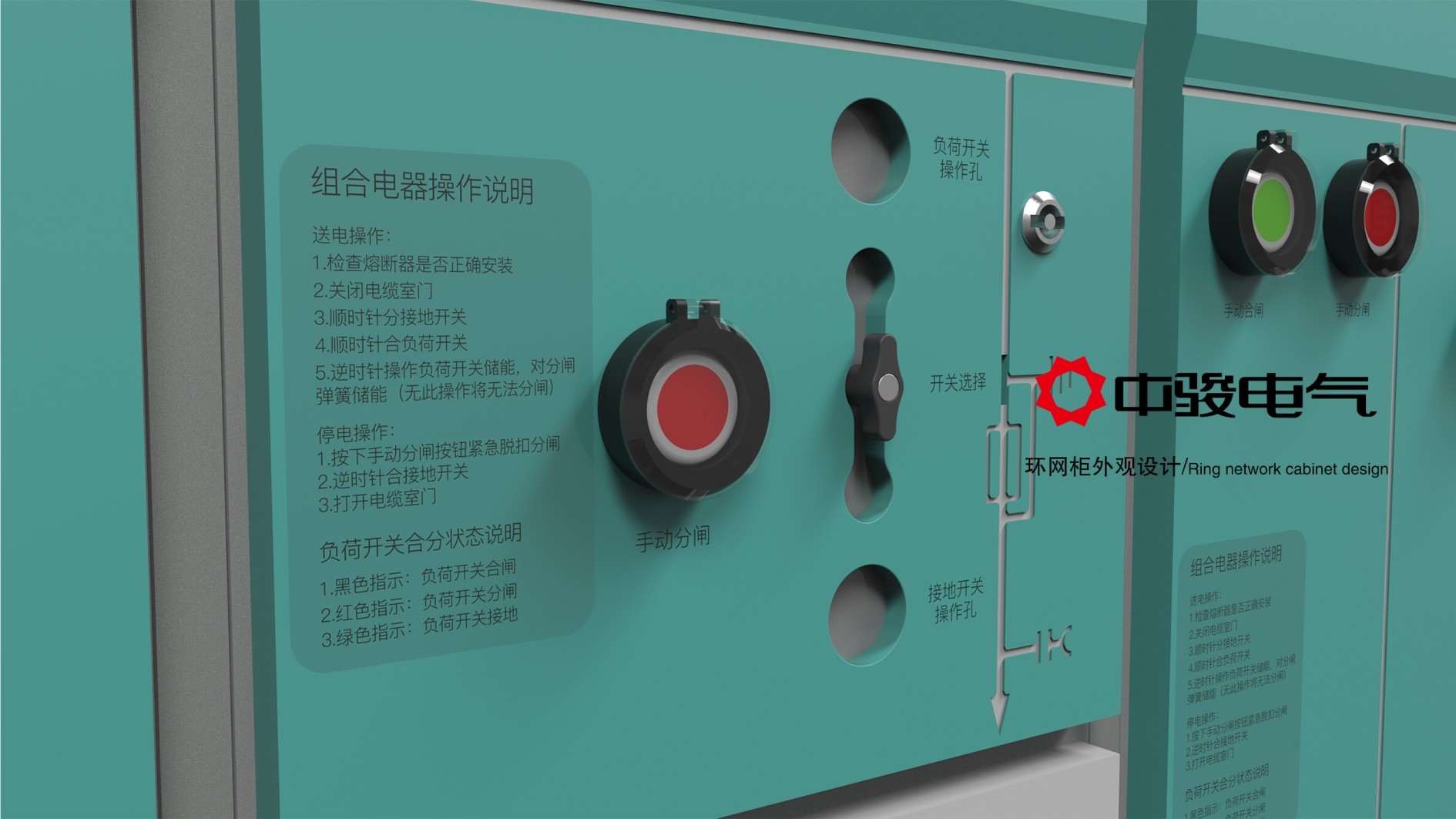

Ellumi-3系列环网柜应用在10kV配电系统中，可实现环网式供电和放射式供电，具有体积小，结构紧凑等特点，可大大节省开闭所或配电室的占地面积，因此被广泛应用于工业区，高层建筑、大型公共建筑、住宅小区、繁华商业中心、户外开关箱和箱式变电站等场所。
二、产品特点

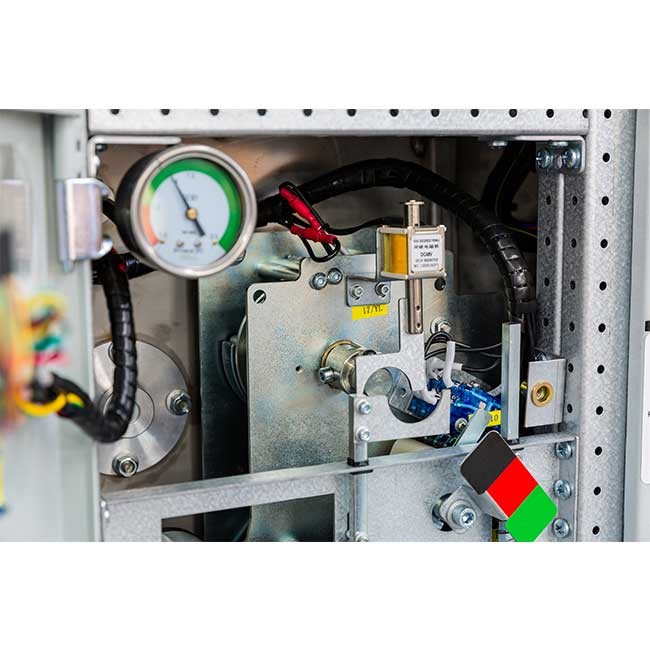

◆安全可靠，气箱本体及电缆连接室具备防故障电弧设计且在气箱及电缆连接室底部设有泄爆膜和压力释放装置，可******保障人身安全

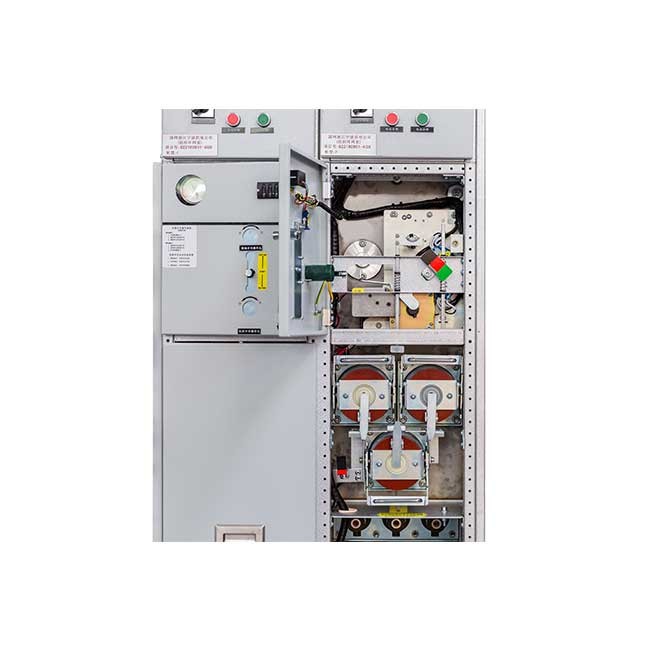

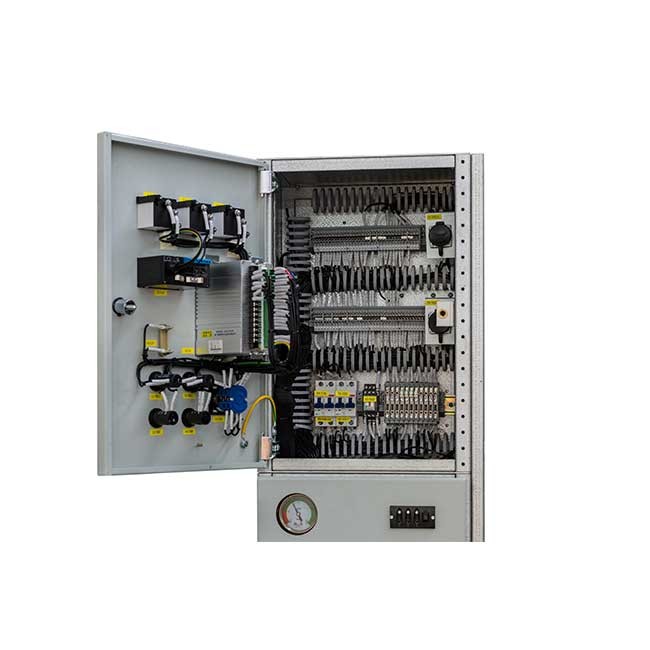

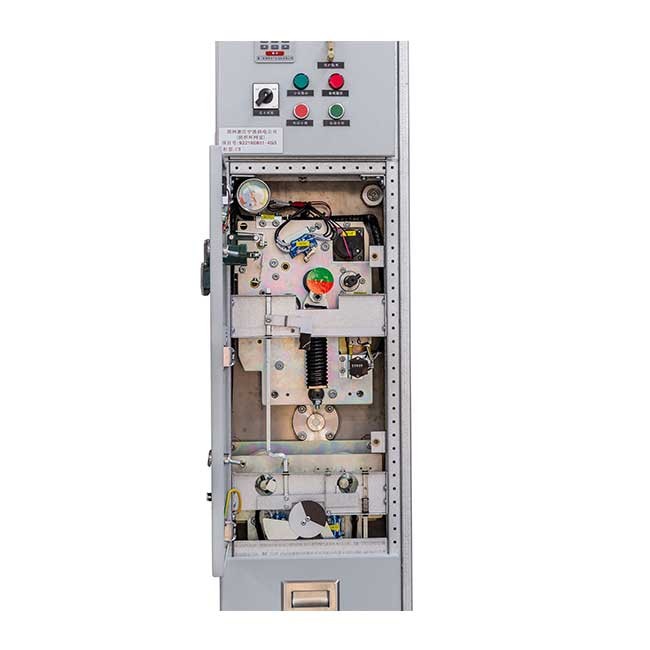

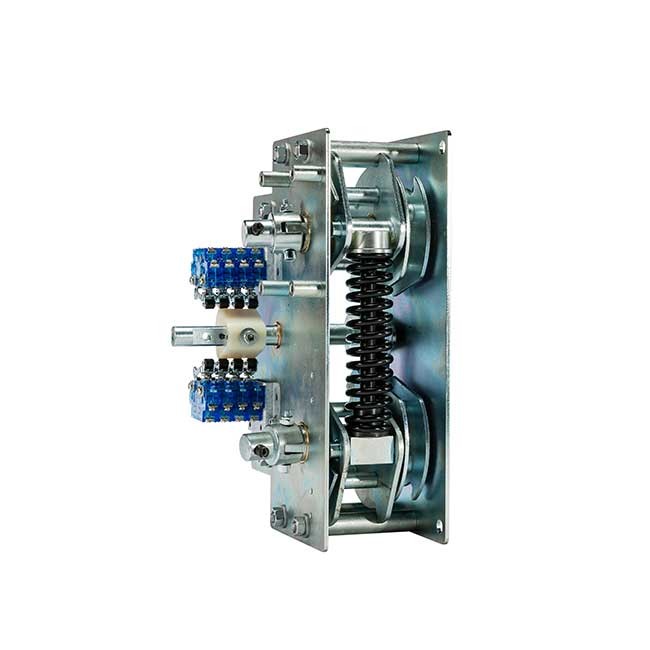

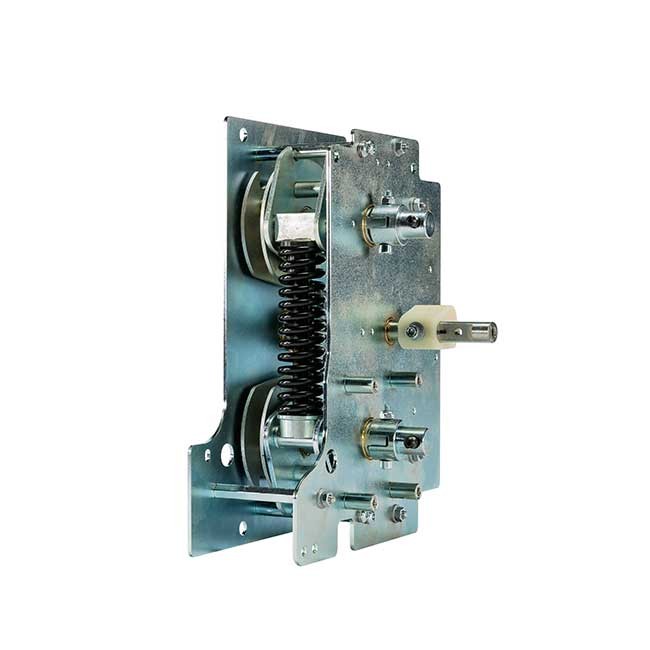

◆开关柜壳采用C型材拼装而成，整个壳体分为仪表室、主母线室、断路器室和电缆室，各个隔室建用金属隔板隔开

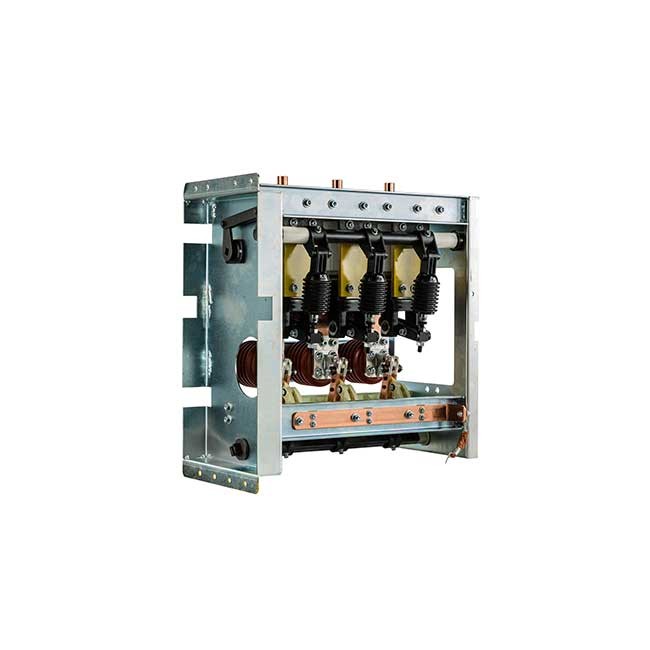

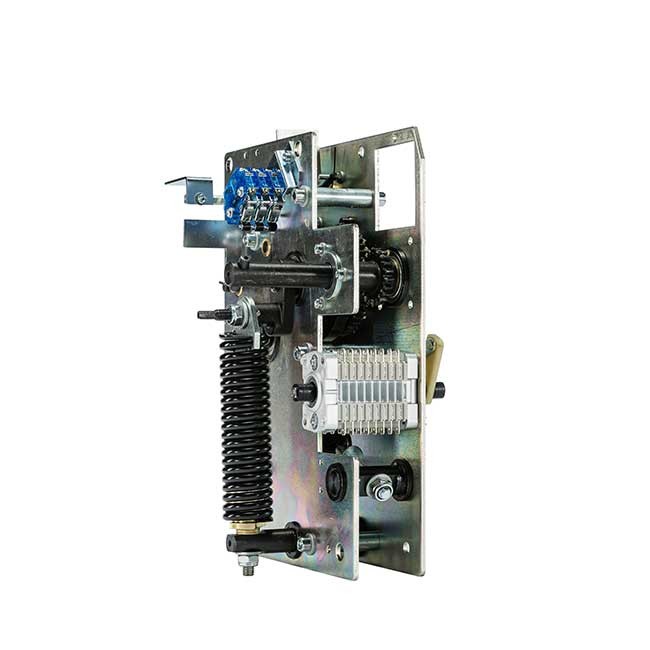

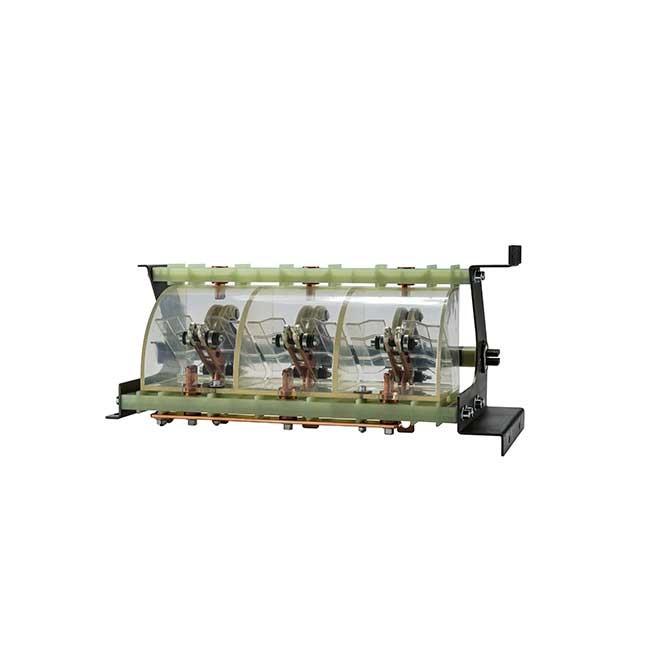

◆关柜的主开关采用VS1-12系列真空断路器，隔离开关采用GN30S-12或GN22-12系列，互感器采用全绝缘结构，整柜安全裕度较高
三、主要技术参数
|
项目 |
单位 |

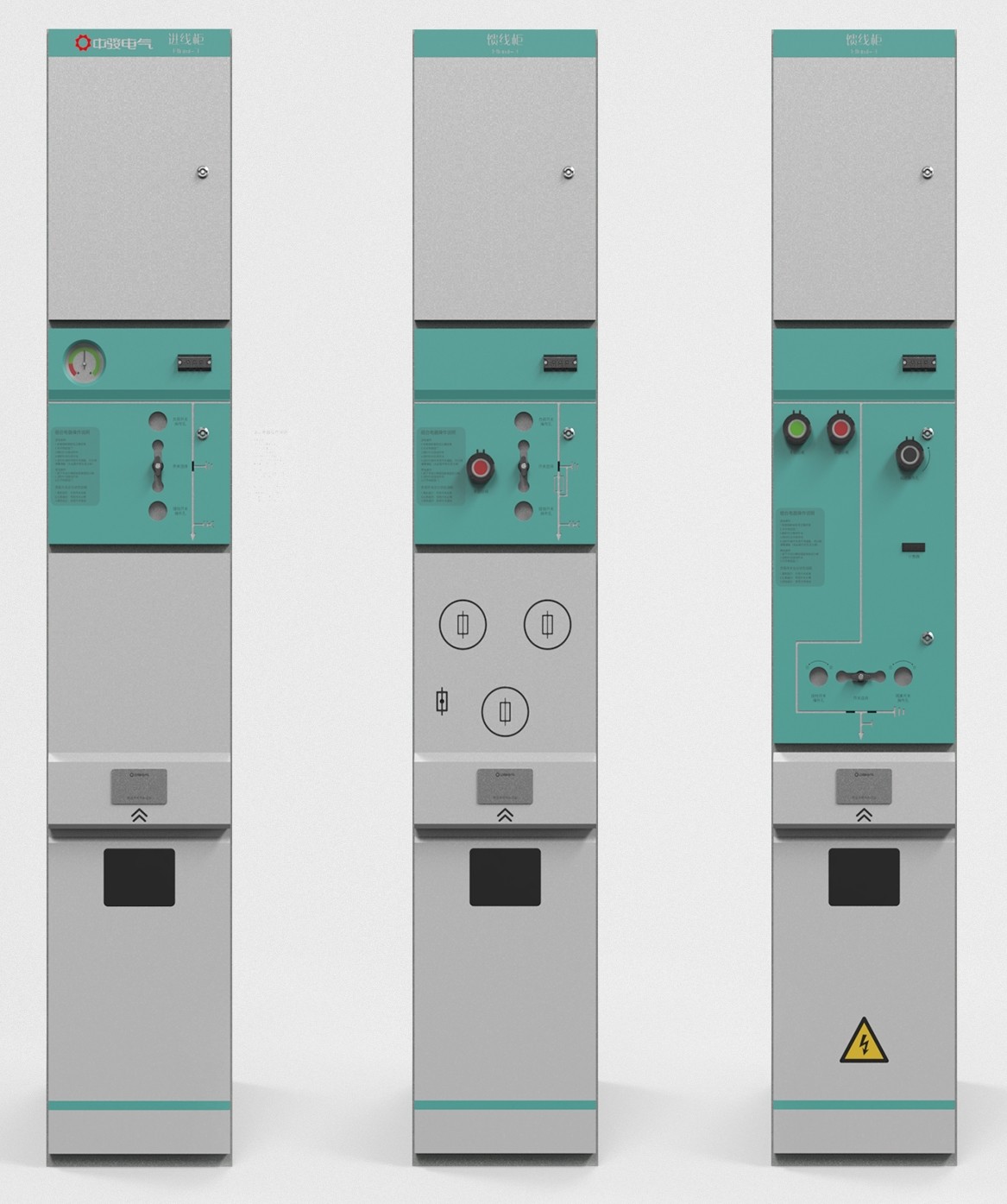

负荷开关柜 |
组合电器柜 |
断路器柜 |
||
|
|
额定工作电压Ue |
kV |
12 |
|||
|
|
额定绝缘水平1min工频耐压 |
kV |
相对地及相间：42 隔离断口：48 |
|||
|
|
额定绝缘水平雷电冲击耐压 |
kV |
75 |
|||
|
|
额定电流 |
A |
630 |
125 |
630/1250 |
|
|
|
额定有功负载开断电流 |
A |
630 |
|
|
|
|
|
额定闭环开断电流 |
A |
630 |
|
|
|
|
|
额定电缆充电开断电流 |
A |
10 |
|
25 |
|
|
|
额定短路开断电流 |
kA |
31.5 |
25 |
||
|
额定短路关合电流 |
kA |
50 |
80 |
63 |
||
|
额定短时耐受电流 |
kA |
20 |
|
25 |
||
|
额定峰值耐受电流 |
kA |
50 |
|
63 |
||
|
机械寿命操作循环 |
|
5000 |
5000 |
10000 |
||
|
|
环境温度 |
|
-40℃~+40℃ |
|||
|
SF6气体压力 |
Mpa |
0.03 |
||||
|
耐受电弧能力 |
kA/s |
20 |
||||
|
|
防护等级 |
|
气箱IP67,其它IP4X |
|||
四、外形尺寸
暂缺
外形尺寸安装图
