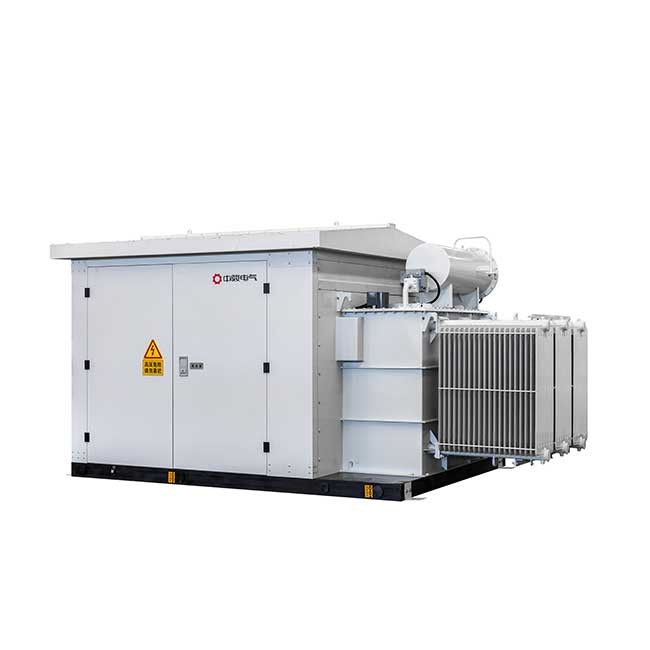

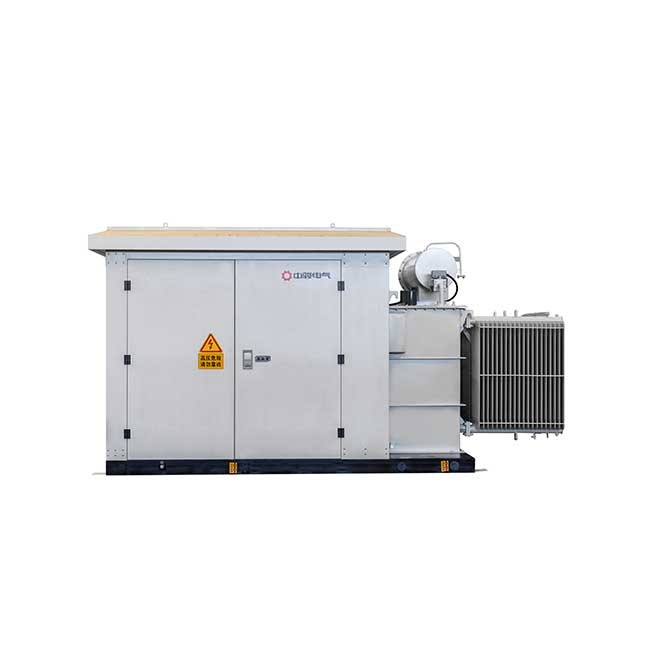

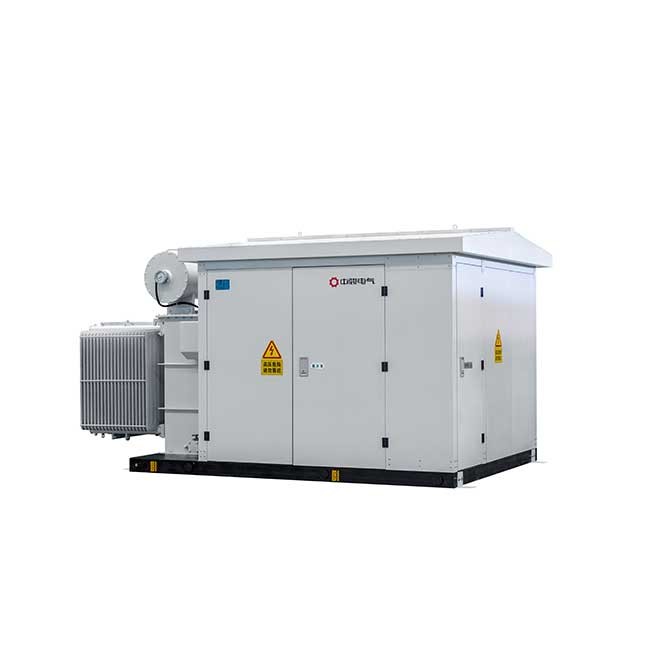

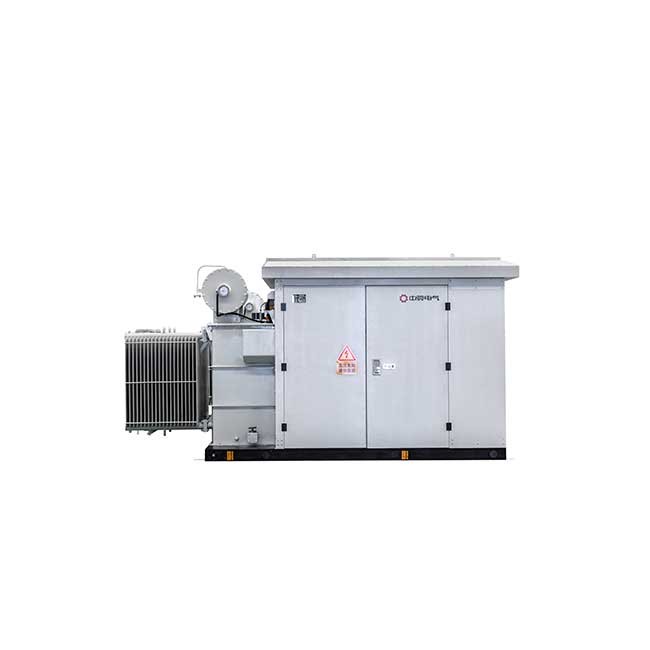

风力发电用组合式变压器
返回列表

一、产品简介



风电专用变压器的作用就是将风力发电机发出的690V的电能经过升压变为35kV,通过埋地电缆或架空线输送到风电场升压站。风力发电用组合式变压器是将升压变压器器身、开关设备、限流熔断器、分接开关及相应辅助设备组合于一体,针对风力发电的特殊性,为用户提供理想的解决方案,是风力发电机组理想的配套升压变压器电力设备。



二、产品特点

采用目字形结构,由高压进线间隔、高压操作间隔、低压出线间隔、变压器油箱等部分组成。在油箱的侧面安装片式散热器,片式散热器由导油管与散热片串通组成,更适应大功率变压器的散热需求。为防止人为破坏,对于机械强度薄弱的散热片,可采用冲散热孔的钢板防护罩加强保护

高压侧采用高压穿墙套管进线,封闭在单独的高压进线间隔内,与高压操作间隔和低压间隔完全隔离,确保操作人员人身安全;

负荷开关和熔断器安装在变压器室,利用变压器的绝缘油作为绝缘介质和散热介质,因此整体的结构紧凑,散热性能好。

变压器与高压组件置于两个相互独立的箱体内,既解决了对变压器的油污染的问题,又实现了高压组件与变压器可以分别检修。

节能,其空载损耗和负载损耗都比同类产品低,能充分提高对风能利用;

全密封,安全可靠,产品采用新型S11/S13/SH15/35kV系列技术,结构合理,可靠性高;

体积小,结构紧凑,体积为普通预装式变电站的1/3,减少占地面积;

变压器容量一般都比风力发电机容量大,而由于风机采用微机技术,实现了风机自诊断功能,安全保护措施非常完善,在风机过载时会自动采取限速措施或停止运行,基本上不会造成变压器过载运行,因此变压器的寿命比普通配电变压器长;

箱体经多层油漆处理,具有良好的防腐能力,能有效防止风沙的侵蚀。




三、主要技术参数



(缺,需补充)





四、外形尺寸



暂缺
