一、产品简介

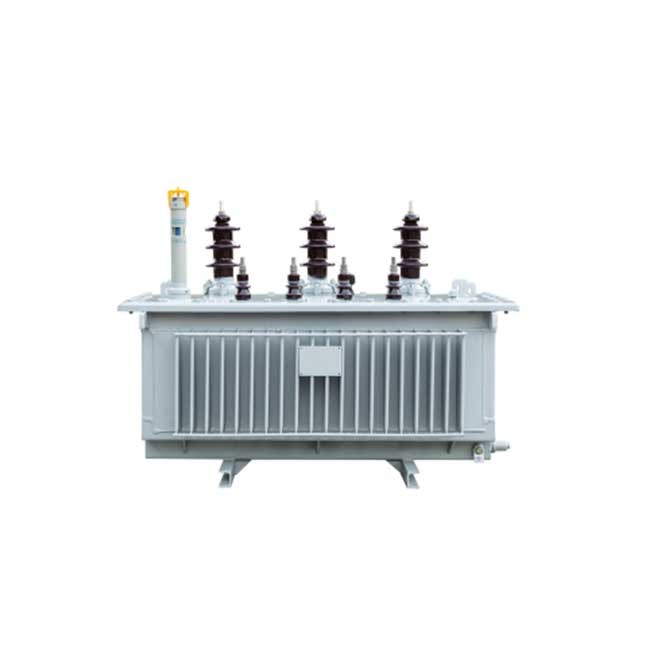

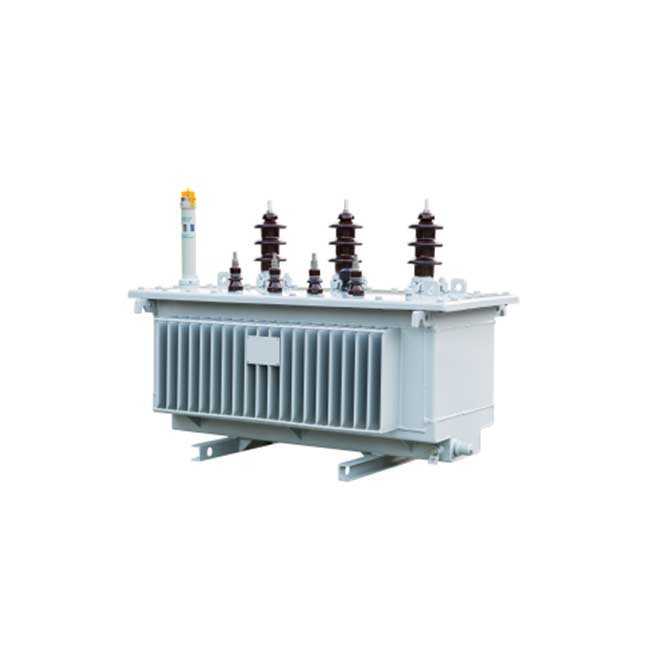

S11、S13系列产品是当前应用最广泛的配电变压器,主要应用于10kV配电网络,容量范围:30~3150kVA,额定电压等级:10kV。S11、S13均为节能型本企业,其中S13系列节能型变压器是选取优质高导磁硅钢片,空载损耗相比S11型平均下降27%,满足能效二级标准,具有很高的性价比。
二、产品特点
◆核心材料正品直供,品质保证:宝武优质冷轧取向硅钢,单位损耗小于≤0.9W/kg;线圈采用优质无氧铜,含铜量≥99.95%
◆波纹油箱,自动焊接,零渗漏率,表面烤漆,防腐能力强
◆器身上下定位,免吊芯、免维护、安全可靠
三、主要技术参数
额定容量 (kVA) |
电压组合 |
联接组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
|
高压(kV) |
低压(kV) |
||||||
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11或Yyn0 |
100 |
630/600 |
1.1 |
4 |
50 |
130 |
910/870 |
1 |
||||
80 |
180 |
1310/1250 |
1 |
||||
100 |
200 |
1580/1500 |
0.9 |
||||
125 |
240 |
1890/1800 |
0.9 |
||||
160 |
280 |
2310/2200 |
0.9 |
||||
200 |
340 |
2730/2600 |
0.8 |
||||
250 |
400 |
3200/3050 |
0.7 |
||||
315 |
480 |
3830/3650 |
0.7 |
||||
400 |
570 |
4520/4300 |
0.6 |
||||
500 |
680 |
5410/5150 |
0.6 |
||||
630 |
810 |
6200 |
0.5 |
4.5 |
|||
800 |
980 |
7500 |
0.4 |
||||
1000 |
1150 |
10300 |
0.4 |
||||
1250 |
1360 |
12000 |
0.3 |
||||
1600 |
1640 |
14500 |
0.25 |
||||
2000 |
1940 |
18300 |
0.25 |
6 |
|||
2500 |
2290 |
21200 |
0.2 |
||||
3150 |
2750 |
25400 |
0.2 |
四、外形尺寸
暂缺
